Мобільна освітлювальна

установка "ВЕЖА"

Світить там, де нема світла

Призначено для освітлення території у випадка природних і техногенних катастроф, несанкціонованіх відключень освітлення, проведення планових та аварійно-відновлювальних робіт при проведенні нічніх робіт в промісловості та будівництві в важкодоступніх місцях, та кож для освітлення великих площ на культурно-масових заходах.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Живлення - електромережа змінного струму напругою 220 В, 50 Гц, або від вбудованого генератора (Детальні характеристики дивись в паспорті генератора.)

Джерело світла - газорозрядна лампа високого тиску ДНаТ (індекс-S), потужністю 600 - 1000Вт.

Світловий потік 90 000 – 130000 Лм.

Нагнітач повітря - потужністю 600 або1200 Вт., в режимі піддування 600Вт-800Вт. Продуктивність 2,5 - 3,5 м. куб / хв, з надлишковим тиском 10000 - 14000 Па.

Габарити в упакованому стані, - 600 х 450 х 600 (h) мм. на малій рамі, з вбудованою електростанцією - 600 х 450 х 850 (h) мм. (Габарити можуть змінюватися в залежності від обраного типу установки електроживлення).

Висота установки в робочому стані – 3 м, 4 м, 5 м, 3 - 5 м., 5 – 7 м.

Загальна вага до 65 - 70кг /26-32кг (з генератором/без генератора).

Час надування тканинного циліндра - 1 хвилина, час повного загоряння лампи - 5 хв.

Повторне включення лампи рекомендується через 15 - 20 хв.

Час безперервної роботи - не менше 8 год. (Включаючи час на дозаправку генератора).

Вітростійкість (з розтяжками) до 20 м / сек.

Кліматичне виконання У, категорія розміщення 1 згідно з ГОСТ 15150, (температура експлуатації від - 30⁰С до + 45⁰С) .

Ступінь захисту силового блоку - IP 55.

Ступінь захисту світлооптичної частини від дії довкілля - IP65.

Клас захисту ізоляції від ураження електричним струмом – II.

Світло-розподілення - клас Р.

Термін служби не менше 5 років (ресурс щіток електродвигуна нагнітача повітря - 500 ч, тканинного циліндру та повітряного фільтра - 1000 год.).

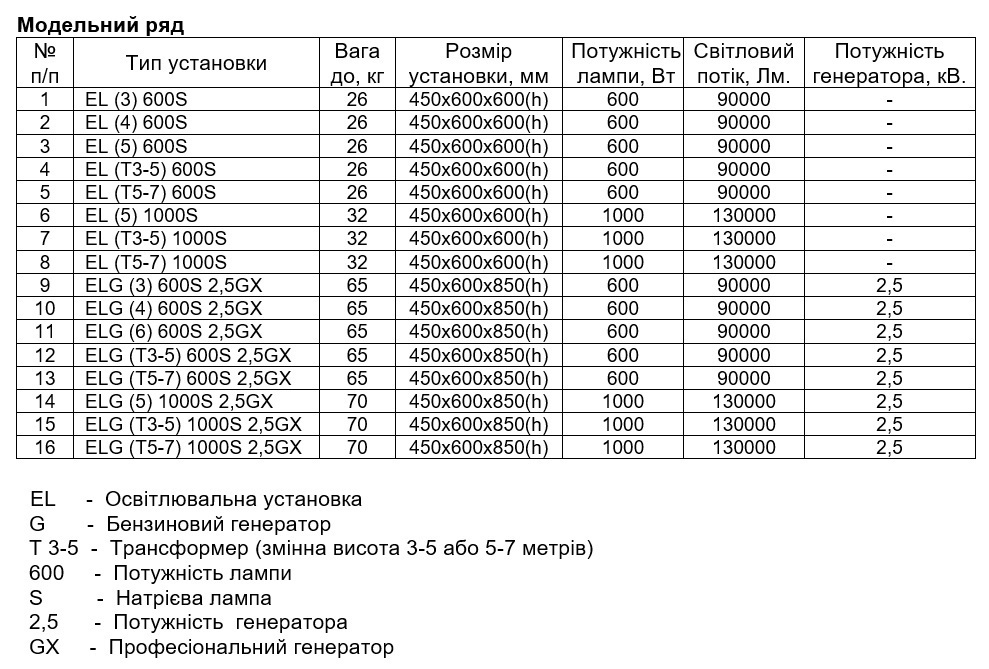

Приклади позначення EL- (5) 600S - установка з живленням від мережі 220 в і натрієвою лампою потужністю 600 Вт., висотою 5м.

ELG (Т3-5) 600S - установка з вбудованою електростанцією, і натрієвою лампою потужністю 600 Вт.

Т3-5, Т5-7- регулювання по висоті 3-5 або 5-7 метрів.

ВЛАШТУВАННЯ МОУ «ВЕЖА»

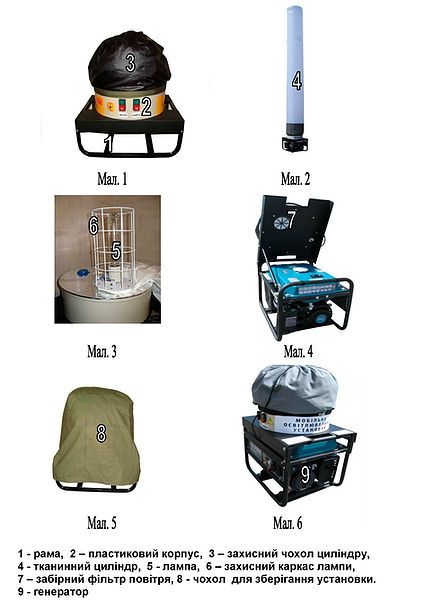

Мобільна освітлювальна установка, складається з рами 1, корпусу 2 та тканинного циліндра 4 (мал.2).
Корпус виконаний з пластикового діелектричного матеріалу.

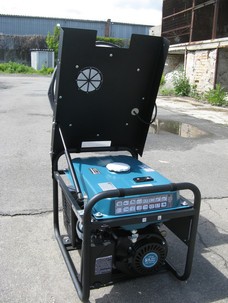

МОУ з вбудованою електростанцією - рама має збільшену висоту, а корпус поворотну вісь і пневматичний упор, для підйому і фіксації корпусу під час заправки електростанції бензином, з використанням заправної горловини.
Силовий блок МОУ, розташований в середині циліндричного пластикового корпусу 2.

Тканинний циліндр виконаний зі спеціального повітря-водонепроникного, міцного нерозривного – матеріалу.

У верхній частині циліндра закріплений захисний каркас лампи 6 (мал. 3) з джерелом світла, який гнучким кабелем з'єднаний з силовим блоком.
У верхній частині тканинного циліндра знаходяться петлі для кріплення розтяжок. У нижній частині циліндра розташований захисний чохол 3 (мал.1) для упаковки циліндра. У нижній частині циліндра розташовано клапан для швидкого здування циліндру.

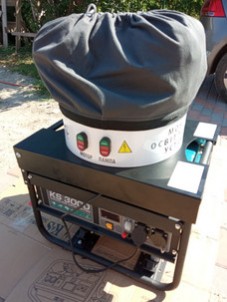

Кнопки управління (мал.1) розташовані на бічній поверхні пластикового корпусу.
Повітряний фільтр 7 (мал. 4) розташований на нижній поверхні металевої кришки на яку встановлено пластиковий корпус.
Підключення МОУ до електромережі здійснюється за допомогою гнучкого шнура з вилкою.
